avaya CM5.1.2+G650 нет Callingnum на транк в IPO406

Модератор: Administrator

Ответить
michael_loginov
Постоянный участник форума
Сообщения: 512
Зарегистрирован: Ср 05 май 2010, 06:38

avaya CM5.1.2+G650 нет Callingnum на транк в IPO406

Сообщение michael_loginov »

Между IPO Cisco
Все досталось в наследство, зачем и почему именно так настроено никто не может дать ответ.

Код: Выделить всё

display dialplan analysis                                       Page   1 of  12
                             DIAL PLAN ANALYSIS TABLE
                                   Location:  all           Percent Full:    0

       Dialed   Total  Call    Dialed   Total  Call     Dialed   Total  Call
       String   Length Type    String   Length Type     String   Length Type
     5            4    ext
     6            4    ext

Код: Выделить всё

display uniform-dialplan 0                                      Page   1 of   2
  Matching                   Insert              Node
  Pattern       Len Del      Digits     Net Conv Num
 5               4   0     000          aar  n
 6               4   0     000          aar  n

Код: Выделить всё

display aar analysis 0                                          Page   1 of   2
          Dialed           Total     Route    Call   Node  ANI
          String          Min  Max  Pattern   Type   Num   Reqd
    000xxxx               7    7     2        aar          n

Код: Выделить всё

display trunk-group 1                                           Page   1 of  21
                                TRUNK GROUP

Group Number: 1                    Group Type: isdn          CDR Reports: y
  Group Name: Cisco                       COR: 1        TN: 1        TAC: 701
   Direction: two-way        Outgoing Display? n         Carrier Medium: PRI/BRI
 Dial Access? n              Busy Threshold: 255  Night Service:
Queue Length: 0
Service Type: tie                   Auth Code? n            TestCall ITC: rest
                         Far End Test Line No:
TestCall BCC: 4

Код: Выделить всё

  isplay trunk-group 1
TRUNK FEATURES
          ACA Assignment? n            Measured: none      Wideband Support? n
                                 Internal Alert? n        Maintenance Tests? y
                               Data Restriction? n     NCA-TSC Trunk Member:
                                      Send Name: y      Send Calling Number: y
            Used for DCS? n                            Send EMU Visitor CPN? n
   Suppress # Outpulsing? y    Format: public
 Outgoing Channel ID Encoding: preferred     UUI IE Treatment: service-provider

                                                 Replace Restricted Numbers? n
                                                Replace Unavailable Numbers? n
                                                      Send Connected Number: y
Network Call Redirection: none                    Hold/Unhold Notifications? n
             Send UUI IE? y                    Modify Tandem Calling Number? n
               Send UCID? n
 Send Codeset 6/7 LAI IE? y                         Ds1 Echo Cancellation? n

    Apply Local Ringback? n
 Show ANSWERED BY on Display? y
                          Network (Japan) Needs Connect Before Disconnect? n
и трейс звонка c номера 5226 на 6000

16:31:22 dial 6000 route:UDP|AAR
16:31:22 term trunk-group 1 cid 0x1466
16:31:22 dial 6000 route:UDP|AAR
16:31:22 route-pattern 2 preference 1 cid 0x1466
16:31:22 seize trunk-group 1 member 11 cid 0x1466
16:31:22 Calling Number & Name NO-CPNumber Loginov Mikha
16:31:22 Proceed trunk-group 1 member 11 cid 0x1466
16:31:23 Alert trunk-group 1 member 11 cid 0x1466
16:31:30 active trunk-group 1 member 11 cid 0x1466
VOIP data from: 192.168.19.17:2564

ну и на стороне IPO
CD: CALL: 5.16.1 BState=Ringing Cut=1 Music=0.0 Aend="Line 5" (7.2) Bend="Ôàêñ(6000)" [Ôàêñ] (0.0) CalledNum=6000 () CallingNum= () Internal=0 Time=11 AState=Dialled
Вернуться к началу
qwerty_alexey
Постоянный участник форума
Сообщения: 193
Зарегистрирован: Сб 24 янв 2009, 12:26

Re: avaya CM5.1.2+G650 нет Callingnum на транк в IPO406

Сообщение qwerty_alexey »

michael_loginov писал(а):Между IPO Cisco
Все досталось в наследство, зачем и почему именно так настроено никто не может дать ответ.

Код: Выделить всё

display dialplan analysis                                       Page   1 of  12
                             DIAL PLAN ANALYSIS TABLE
                                   Location:  all           Percent Full:    0

       Dialed   Total  Call    Dialed   Total  Call     Dialed   Total  Call
       String   Length Type    String   Length Type     String   Length Type
     5            4    ext
     6            4    ext

Код: Выделить всё

display uniform-dialplan 0                                      Page   1 of   2
  Matching                   Insert              Node
  Pattern       Len Del      Digits     Net Conv Num
 5               4   0     000          aar  n
 6               4   0     000          aar  n

Код: Выделить всё

display aar analysis 0                                          Page   1 of   2
          Dialed           Total     Route    Call   Node  ANI
          String          Min  Max  Pattern   Type   Num   Reqd
    000xxxx               7    7     2        aar          n

Код: Выделить всё

display trunk-group 1                                           Page   1 of  21
                                TRUNK GROUP

Group Number: 1                    Group Type: isdn          CDR Reports: y
  Group Name: Cisco                       COR: 1        TN: 1        TAC: 701
   Direction: two-way        Outgoing Display? n         Carrier Medium: PRI/BRI
 Dial Access? n              Busy Threshold: 255  Night Service:
Queue Length: 0
Service Type: tie                   Auth Code? n            TestCall ITC: rest
                         Far End Test Line No:
TestCall BCC: 4

Код: Выделить всё

  isplay trunk-group 1
TRUNK FEATURES
          ACA Assignment? n            Measured: none      Wideband Support? n
                                 Internal Alert? n        Maintenance Tests? y
                               Data Restriction? n     NCA-TSC Trunk Member:
                                      Send Name: y      Send Calling Number: y
            Used for DCS? n                            Send EMU Visitor CPN? n
   Suppress # Outpulsing? y    Format: public
 Outgoing Channel ID Encoding: preferred     UUI IE Treatment: service-provider

                                                 Replace Restricted Numbers? n
                                                Replace Unavailable Numbers? n
                                                      Send Connected Number: y
Network Call Redirection: none                    Hold/Unhold Notifications? n
             Send UUI IE? y                    Modify Tandem Calling Number? n
               Send UCID? n
 Send Codeset 6/7 LAI IE? y                         Ds1 Echo Cancellation? n

    Apply Local Ringback? n
 Show ANSWERED BY on Display? y
                          Network (Japan) Needs Connect Before Disconnect? n
и трейс звонка c номера 5226 на 6000

16:31:22 dial 6000 route:UDP|AAR
16:31:22 term trunk-group 1 cid 0x1466
16:31:22 dial 6000 route:UDP|AAR
16:31:22 route-pattern 2 preference 1 cid 0x1466
16:31:22 seize trunk-group 1 member 11 cid 0x1466
16:31:22 Calling Number & Name NO-CPNumber Loginov Mikha
16:31:22 Proceed trunk-group 1 member 11 cid 0x1466
16:31:23 Alert trunk-group 1 member 11 cid 0x1466
16:31:30 active trunk-group 1 member 11 cid 0x1466
VOIP data from: 192.168.19.17:2564

ну и на стороне IPO
CD: CALL: 5.16.1 BState=Ringing Cut=1 Music=0.0 Aend="Line 5" (7.2) Bend="Ôàêñ(6000)" [Ôàêñ] (0.0) CalledNum=6000 () CallingNum= () Internal=0 Time=11 AState=Dialled
А на стороне IPO какой транковый модуль? Какой шорткод написан? И вообще, как связаны IPO и avaya CM5.1.2
Вернуться к началу
michael_loginov
Постоянный участник форума
Сообщения: 512
Зарегистрирован: Ср 05 май 2010, 06:38

Re: avaya CM5.1.2+G650 нет Callingnum на транк в IPO406

Сообщение michael_loginov »

qwerty_alexey писал(а): А на стороне IPO какой транковый модуль? Какой шорткод написан? И вообще, как связаны IPO и avaya CM5.1.2
CM5.1.2-E1<>cisco<>E1-IPO
на вкладке ShortCodes ничего не прописано-это у транка
с IPO встречаюсь впервые.

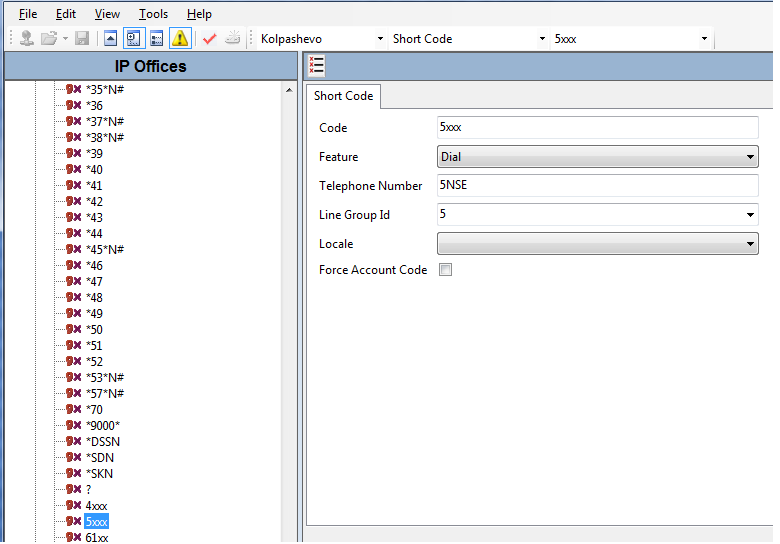

просто в дереве Short Code
во вложении
Вернуться к началу
qwerty_alexey
Постоянный участник форума
Сообщения: 193
Зарегистрирован: Сб 24 янв 2009, 12:26

Re: avaya CM5.1.2+G650 нет Callingnum на транк в IPO406

Сообщение qwerty_alexey »

michael_loginov писал(а):
qwerty_alexey писал(а): А на стороне IPO какой транковый модуль? Какой шорткод написан? И вообще, как связаны IPO и avaya CM5.1.2
CM5.1.2-E1<>cisco<>E1-IPO
на вкладке ShortCodes ничего не прописано-это у транка
с IPO встречаюсь впервые.

просто в дереве Short Code
во вложении
Еще бы настройки транка посмотреть на стороне IPO. Хотелось бы еще посмотреть на имена юзеров. Конфиг можете выложить IPO?
